انتخاب بهترین اتصالات گاز و لوله گازی

همان گونه که می دانید، طراحی و اجرای سیستم های لوله گاز در ساختمان های مسکونی و تجاری و یا در سایر سازه ها، اهمیت بسزایی دارد. طراحی مناسب، انتخاب لوله های گازی با کیفیت، اجرای لوله کشی با دقت، انتخاب سیستم اتصالات لوله گاز و … می تواند در ایمنی هرچه بیشتر ساختمان ها بسیار موثر باشد.

از آن که سیستم های گاز در ساختمان ها حادثه آفرین و پر خطر است، بنابراین انتخاب بهترین اتصالات گاز و لوله گازی و همچنین طراحی و اجرای اصولی و درست این سیستم حائز اهمیت خواهد بود. به همین دلیل است که بسیاری از مهندسان، توصیه می کنند که در انتخاب سیستم لوله کشی گاز و متریال آن، باید از لوله و اتصالات مطمئن بهره برد تا احتمال هرگونه خسارت و آسیبی و به حداقل میزان ممکن برسد.

در این مطلب از وب سایت نیکا صنعت قصد داریم تا به بررسی انتخاب بهترین اتصالات گاز و لوله گازی و نکات مربوط به ان بپردازیم و اطلاعاتی را در این خصوص در اختیار شما عزیزان قرار دهیم. بنابراین برای کسب اطلاعات بیشتر تا انتهای این مطلب با ما همراه باشید.

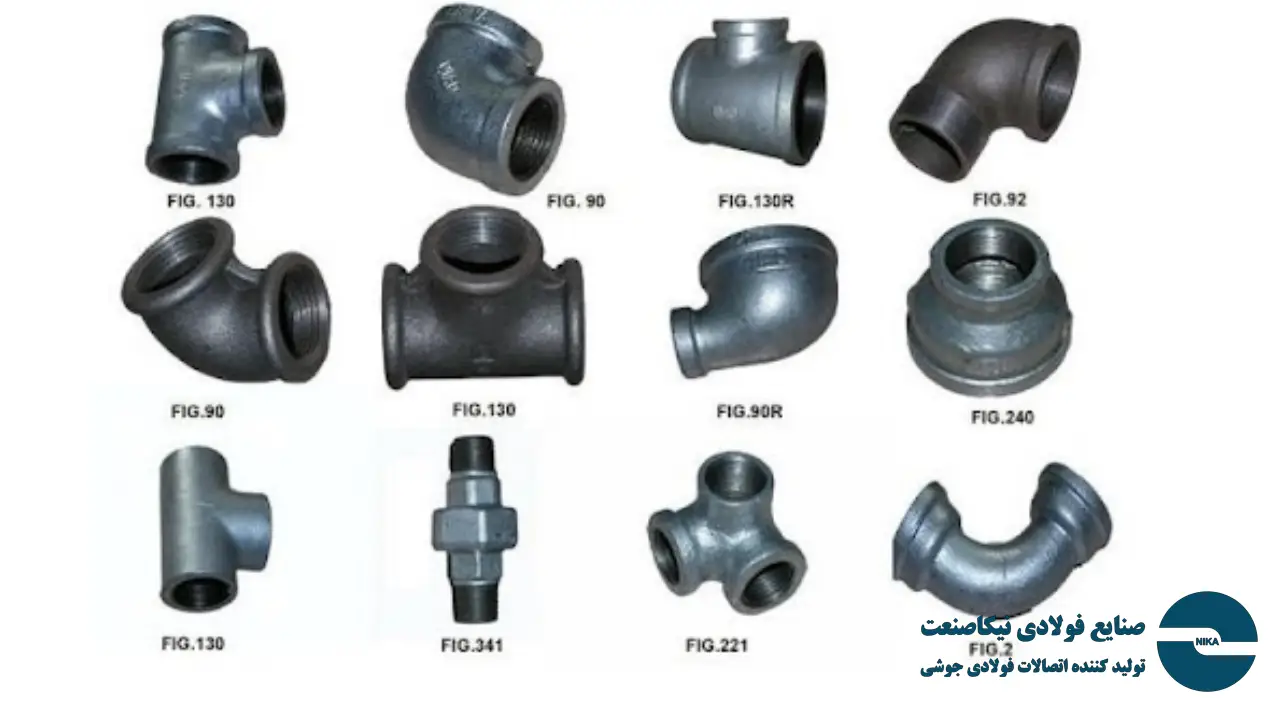

انتخاب بهترین اتصالات گاز و لوله گازی

به صورت کلی، انتخاب بهترین اتصالات گاز و لوله گازی به المان های متعددی بستگی دارد و معمولا طراحان سیستم های گاز، به هنگام طراحی این سیستم ها، عملکرد سیستم گاز، کاربری ساختمان و سایر موارد دیگر را در نظر می گیرند و بر اساس آن اجزای اتصالات و لوله ها را انتخاب می کنند.

انتخاب بهترین اتصالات گاز و لوله گازی باید در بی خطر ترین حالت ممکن انجام شود تا جان ساکنان یک ساختمان، به خوبی حفظ گردد. از سوی دیگر، امروزه تولید کنندگان بسیاری به تولید لوله های گاز و اتصالات آن پرداخته اند و برای تهیه آن ها، باید به بهترین برندهای بازارمراجعه کرد.

 به خاطر داشته باشید که برندهای معتبر، تولیدات خود را بر اساس استانداردهای روز دنیا به بازار ارائه می دهند و به همین دلیل با خیالی آسوده می توانید آن ها را تهیه فرمایید.

بهترین جنس برای اتصالات لوله گازی:

ایمنی و پایداری خطوط لوله گاز و استفاده از متریال با کیفیت در لوله ها و اتصالات، عضو جدا نشدنی به هنگام طراحی و اجرای سیستم های گازی است! اتصالات گازی، از موادی خاص طراحی و ساخته می شوند که به لحاظ استحکام، مقاومت در برابر خوردگی، سازگاری با دما و … در حد مناسبی قرار داشته باشند و البته ممکن است در شرایط محیطی مختلف، عمکلرد و رفتار متفاوتی داشته باشند.

بر اساس استانداردهای بین المللی گاز کشی یا لوله کشی گاز و مقررات شرکت ‌های گاز، اتصالات گاز رایج فعلی عمدتاً شامل موارد زیر است:

• اتصالات لوله سیاه
• اتصالات لوله گالوانیزه
• اتصالات لوله چدنی چکش خوار

برای انتخاب بهترین متریال یا جنس اتصالات گاز و لوله گازی باید عوامل مختلفی را در نظر داشت و همیشه در شرایط مختلف، نمی توان از یک جنس یا متریال اتصالات استفاده کرد. از جمله عواملی که باید برای انتخاب متریال اتصالات گاز و لوله گازی در نظر داشت، به شرح زیر است:

• نوع گاز
• محیط نصب
• سطح فشار
• طول عمر مفید

رعایت مقررات در انتخاب اتصالات گاز و لوله گازی

یکی از مهم ترین نکاتی که باید در زمان انتخاب بهترین اتصالات گاز و لوله گازی، در نظر داشته باشید، این است که رعایت مقررات مربوط به گاز و انتخاب متریال  و نوع آن ها بر اساس مقررات ملی گاز، بسیار مهم است. سیستم ‌های گاز رسانی، تاسیسات بسیار پر خطری هستند و استانداردهای جهانی مختلفی برای آن ها وجود دارد که به هنگام انتخاب متریال نیز باید به استانداردهای آن توجه کرد.

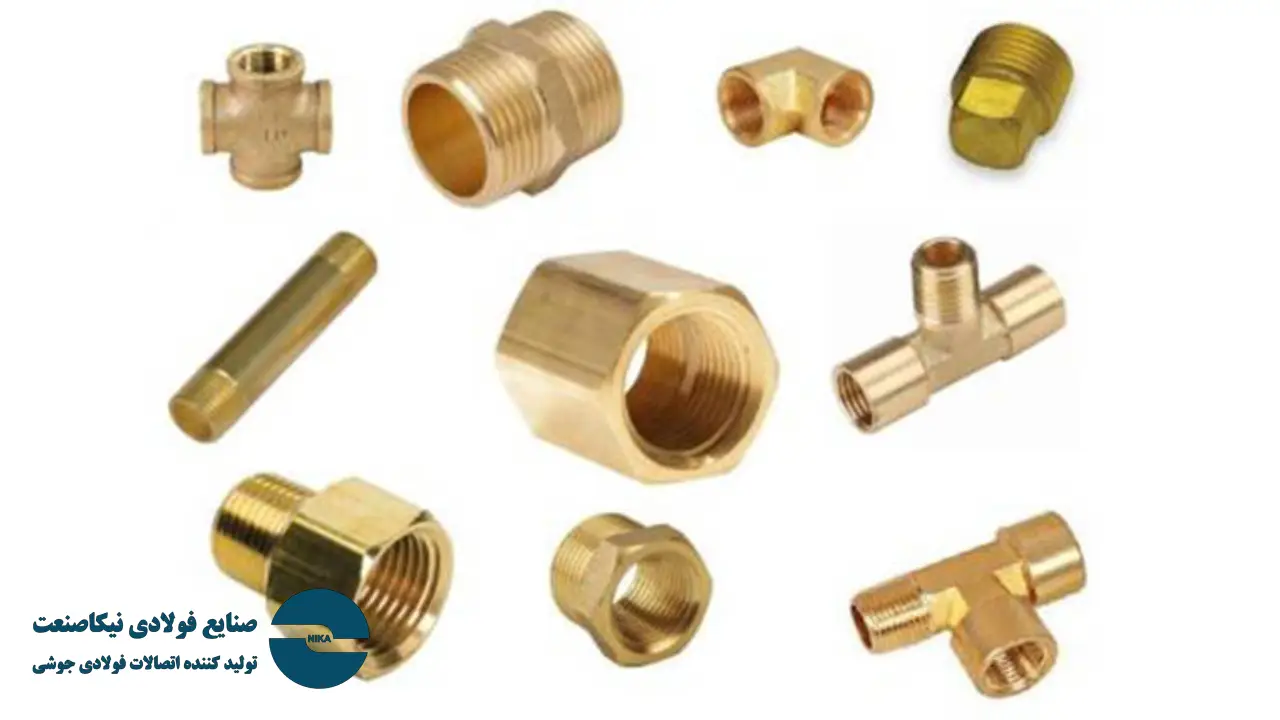

انواع اتصالات لوله گاز

در خصوص انتخاب بهترین اتصالات گاز و لوله گازی، باید بدانید که انواع اتصالات لوله گاز بر اساس نوع و عمکرد آن ها تقسیم بندی خواهند شد. تمامی اتصالات گازی بر اساس روش های مختلف لوله های گاز را به یک دیگر متصل می کنند و هر کدام از آن ها مزیت ها و معایب خاص خود را دارند. از جمله انواع اتصالات لوله گاز به شرح زیر است:

1) اتصالات گازی فشاری

• اتصالات گازی فشاری، لوله ها را به روش فشرده سازی به وسیله یک واشر یا حلقه به یک دیگر متصل می کنند.
• در اتصالات گازی فشاری، فشرده سازی معمولا با سفت کردن یک مهره روی اتصالات روی لوله و فرول انجام می شود.
• اتصالات فشرده سازی استاندارد، برای مونتاژ نیازی به ابزار خاصی ندارند، و نصب آنها سریع و راحت است.
• اتصالات فشاری قادر به تحمل فشارهای بالا نخواهند بود.
• این اتصالات به اندازه اتصالات لحیم کاری انعطاف پذیر نیستند.
• اتصالات فشاری در سیستم های لرزشی یا سایر سیستم های دارای چرخه حرارتی و تحت سایر نیروهای دینامیکی، از خود عملکرد مناسبی نشان نخواهند داد.
• این اتصالات معمولا برنجی بوده و برای نصب روی لوله های فلزی مناسب هستند.

2) اتصالات لقمه ای

• اتصالات لقمه ای نیز نوعی از اتصالات فشاری هستند
• این اتصال، به همراه یک فرول تیز شده بوده که در هنگام فشردن لوله به داخل، به اصطلاح آن را گاز می گیرند و آب بندی می کنند.
• اتصالات لقمه ای به ابزار خاصی برای مونتاژ نیاز ندارند.
• این اتصالات قوی تر و مطمئن تر از اتصالات فشاری هستند بنابراین بر اساس نوع سیستم گاز کشی، می تواند یکی از بهترین اتصالات گاز و لوله گازی باشد

3) اتصالات گریپ مکانیکی

• اتصالات گریپ مکانیکی مجموعه ای از دو فرول می باشند.
• فرول پشتی لوله را می ‌گیرد و به سمت فرول جلو فشار می ‌دهد.
• نیروی فنری بر فرول جلو فشار می آورد و بین لوله و بدنه اتصالات را آب بندی می کند
• اتصالات گریپ مکانیکی را می توان چندین بار، باز و بسته کرد
• به هنگام باز و بسته کردن این اتصالات، آسیبی به لوله و اجزا نخواهد رسید.
• این اتصال، مقاومت بالایی در برابر ارتعاشات مکانیکی دارد.

4) اتصالات فلر

• این نوع اتصال، بدنه ای با انتهای گشاد یا مخروطی شکل دارند.
• به منظور نصب لوله ها با این اتصالات باید از ابزارهای مخصوص استفاده کرد تا آب بندی کامل ایجاد گردد.
• این اتصال، می تواند فشارهای بالاتر و طیف وسیع تری از پارامترهای عملیاتی را نسبت به اتصالات فشرده سازی استاندارد تحمل نماید.

5) اتصالات انتهایی

اتصالات انتهایی شامل دو مدل هستند زیر است:

• انتهای گیره ای که لوله ها را با گیره ای مخصوص به اتصال می بندند.
• انتهای ساده که به لوله ها اجازه می دهند با چسب، لحیم کاری یا اشکال دیگر به هم متصل گردند.

 6) اتصالات فلنجی

• این اتصالات پورت هایی با سطوح تراز عمود بر لوله هستند.
• سطوح، از طریق گیره، پیچ و مهره و یا جوشکاری به یک دیگر متصل و آب بندی می شوند.

7) قفل لوئر

• قفل های لوئر، از جمله اتصالات ساده و اما کاربردی و موثر هستند که با یک بار چرخش به سرعت نصب می شوند.
• برای استفاده های کوتاه مدت و یک باره مناسب می باشند.
• این نوع اتصالات بیشتر در کاربردهای آزمایشگاهی مورد استفاده قرار می گیرد.

8) اتصالات سریع کوپلری

• این اتصالات طراحی خاصی دارند و معمولا با فشار دادن لوله به آن ها، اتصال انجام می شوند (لوله درون اتصال به اصطلاح گیر می کند)
• اتصالات سریع کوپلری برای بخش هایی از سیستم که نیاز به قطع و وصل مکرر دارند، جزء بهترین اتصالات گاز و لوله گازی محسوب می شوند.

9) اتصالات رزوه ای

اتصالات رزوه ای دارای رزوه های پیچ در سطوح داخلی (ماده) یا بیرونی (نر) خود هستند برای درگیری لوله با رزوه های منطبق، از این اتصالات استفاده می شوند. این اتصالات خود شامل انواع زیر است:

• رزوه مسقیم: رزوه هایی که اتصال ساده ای را به وجود می آورند اما آب بندی را انجام نخواهند داد، رزوه های مستقیم شناخته می شوند.
• رزوه مخروطی به منظور ایجاد آب بندی مستحکم برای گازها یا سیالات تحت فشار طراحی شده اند از رزوه هایی خاص با نام رزوه های مخروطی استفاده خواهد شد. در این نوع از اتصالات رزوه ای، قابلیت اطمینان آب بندی را می توان با افزودن یک پوشش یا نوار تفلون بهبود داد.
• رزوه درای فیت: رزوه های درای فیت، رزوه های دقیقی هستند که بدون نیاز به درزگیر اضافی یا نوار تفلون آب بندی می شوند.

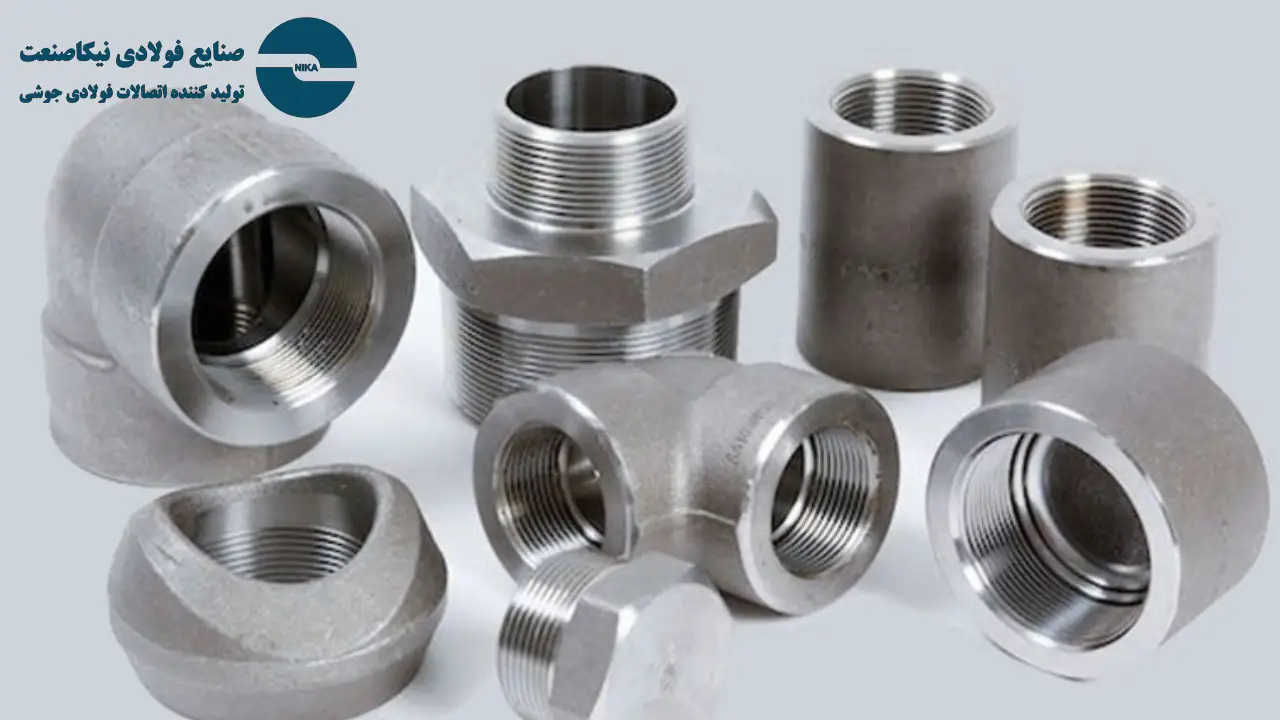

انواع اتصالات گاز بر اساس نوع کاربرد:

شایان ذکر است که در سیستم های لوله کشی گاز، اتصالات هرکدام نقش خاصی را در اتصال دو لوله، تغییر مسیر، تغییر انشعاب، مسدود سازی و … ایفا می کنند. بر این اساس اتصالات گاز و لوله گازی را به چهار دسته کلی تقسیم بندی کرده اند که به آن ها اشاره می کنیم:

1) اتصالات گازی برای افزایش طول لوله یا بستن آن:

• آداپتور (Adapter)
• کوپلینگ (Coupling)
• اسلیو (Sleeve)
• یونیون (Union)
• کپ یا درپوش (Cap)
• پلاگ (Plug)

2) اتصالات گازی برای تغییر مسیر لوله:

• زانویی (Elbow)
• سه راهی تی (Tee)
• سه راهی وای (Wye)
• کراس یا چهار راهی (Cross)

3) اتصالات گازی برای متصل کردن لوله های کوچک:

• اتصالات کاهنده (Reducer)
• اولت (Olet)

4) اتصالات گازی با عملکرد ویژه

• نیپل (Nipple)
• بارب (Barb)
• شیر فلکه یا ولو (Valve)

متریال ساخت اتصالات گازی:

اتصالات گازی معمولا با متریال ذکر شده در جدول زیر، طراحی و ساخته می شوند:

متریال اتصالات گازی
متریال	ویژگی ها
آلومینیوم	در لوله های آلومینیومی کاربرد دارد دارای وزن سبک و مقاوم در برابر خوردگی است دارای استحکام کششی پایین (قابل ترکیب با عماضر روی، مس، منگنز و …)
برنج	ترکیب مس و روی پرکاربردترین مواد برای ساخت اتصالات گازی مقاومت در برابر خوردگی برخورداری از تحمل بالای دما و ماشین کاری آسان برخورداری از پوشش های محافظ
چدن	آلیاژی از آهن و کربن برخورداری از دوام بالا و مقاومت در برابر سایش تحمل بالا در برابر مواد ساینده مانند شن و زباله ‌های جامد
مس	فلزی با هدایت حرارتی بالا و مقاومت شیمیایی مناسب پر کاربرد در لوله‌کشی ‌های مسکونی و سامانه ‌های گرمایشی
فولاد آلیاژی	فلزی مستحکم و بادوام در لوله‌کشی گاز، آب و مواد شیمیایی کاربرد زیادی دارد فولاد آلیاژی را می توان به ‌صورت فولاد کربنی برای افزایش استحکام به کار برد.
فولاد ضد زنگ	برخورداری از مقاومت بالایی در برابر خوردگی گزینه ای ایده آل برای ساخت اتصالات گازی به دلیل مقاومت مناسب

سخن پایانی:

در این مطلب از وب سایت نیکا صنعت سعی کردیم تا به بررسی انتخاب بهترین اتصالات گاز و لوله گازی بپردازیم و اطلاعاتی را در این خصوص در اختیار شما قرار دهیم. بنابراین برای کسب اطلاعات بیشتر در خصوص انتخاب هر نوع اتصال، به وب سایت ما مراجعه کرده و با کارشناسان در این راستا مشورت فرمایید.

سوالات متداول:

۱. انواع اتصالات گازی مسی کدام است؟

اتصالات سخت و نرم، نوع نرم برای اتصالات فلر مناسب است و نوع سخت بیشتر برای اتصالات صاف و مستقیم

۲. در لوله کشی گاز خانگی معمولا از چه لوله و اتصالاتی استفاده می شود؟

معمولا از لوله ‌ها و اتصالات با قطر کم (مانند ½ یا ¾ اینچ) بهره می برند

۳. استانداردهای بین المللی اتصالات گاز کدام است؟

استاندارد بین‌المللی ASTM C1541 و REDLINE و ….
