لوله مانیسمان چیست؟

یکی از پر کاربردترین انواع لوله های فولادی در صنایع مختلف، لوله مانیسمان است. این لوله به دلیل ویژگی های منحصر به فرد خود در صنایع بسیار متعددی مورد استفاده قرار می گیرد و به عنوان یک لوله فولادی با طول عمر بالا شناخته می شوند.

لوله های مانیسمان در کارخانه ها تولید می شود و در فرآیند یا عملیات تولید آن ها، از متریالی مانند  کربن استیل (فولادی)، استنلس استیل (فولاد ضد زنگ) یا فولاد آلیاژی استفاده می کنند.

در تولید این لوله ها از درز جوش استفاده نمی شود و همین موضوع، سبب افزایش استحکام و دوام لوله خواهد شد، به صورتی که در شرایط بسیار سخت و پر فشار نیز از مانیسمان استفاده می کنند.

از جمله ویژگی های بسیار مهم لوله های مانسیمان می توان به کیفیت مناسب، یکنواختی بیشتر؛ عدم جوش و آسیب پذیری، تحمل فشار بیشتر و … اشاره داشت.  در این مطلب از وب سایت نیکا صنعت قصد داریم تا به بررسی و تشریح لوله مانیسمان بپردازیم و اطلاعاتی را در این خصوص در اختیار شما قرار دهیم.

لوله های فولادی:

بسیاری از لوله ها که در صنعت مورد استفاده قرار می گیرند، از متریال فولاد ساخته شده اند. این لوله ها، به دو شکل زیر طراحی و ساخته می شوند و سپس در صنایع متعدد مورد استفاده قرار می گیرند:

• لوله ‌های درزدار: این نوع از لوله ها با انواع جوش مستقیم یا مار پیچ، شکل می‌ گیرند.
• لوله ‌های بدون درز: این لوله ها بدون هیچ گونه درزی تولید می شوند و به لوله مانیسمان شهرت دارند.

تفاوت اصلی در لوله های فولادی یا لوله های فلزی، به تکنولوژی ساخت آن ها باز می گردد. در صنعت، لوله های درزدار باید جوشکاری بسیار دقیقی داشته باشند و از سوی دیگر، جوش این لوله ها، باید با دقت بالایی انجام شود.

با این حال، در برخی از موارد و صنایع، استفاده از لوله های درزدار مناسب نیست زیرا ممکن است با مشکلاتی مانند ترک خوردن یا آسیب به لوله از قسمت‌ های جوشکاری شده مواجه شوند. در این حالت بهتر است که به سراغ لوله های مانیسمان و یا لوله های بدون درز برویم.

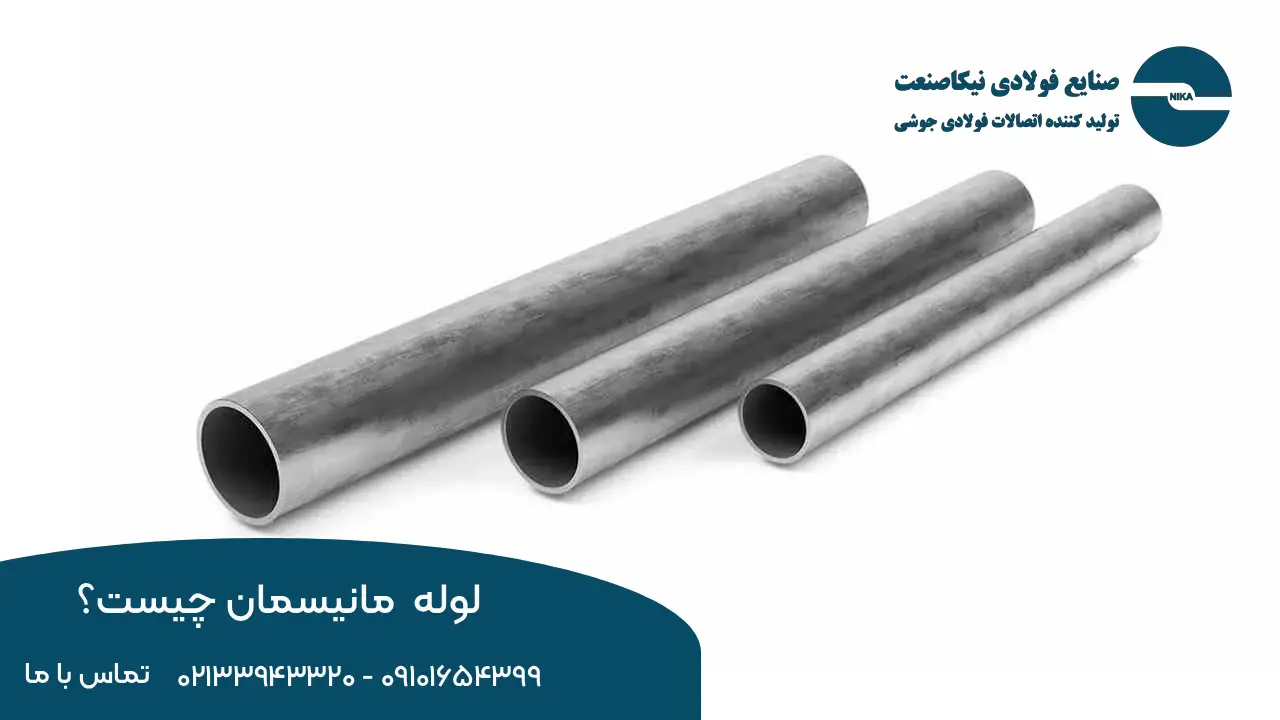

تعریفی از لوله های مانیسمان:

لوله مانیسمان، لوله ای از جنس فولاد است که هیچ درزی در آن وجود ندارد و بعلاوه هیچ گونه جوش در بدنه آن انجام نمی شود. این نوع لوله، با سایر لوله های فولادی تولید شده، تفاوت دارد و وجه تمایز آن نیز عدم وجود درز جوش و یک دست بودن لوله می باشد.

ویژگی عدم درز جوش در لوله، سبب شده تا لوله های مانیسمان از مقاومت بسیار بالایی برخوردار بوده و در صنایع بسیار مهم مانند خودرو سازی، انتقال نفت و گاز، صنایع حرارتی و غیره، مورد استفاده گیرند. برای اطلاعات بیشتر درباره انواع روش های جوشکاری اتصالات مطلب مربوطه را بخوانید.

ویژگی‌های لوله مانیسمان:

همان گونه که در بخش مقدمه این مطلب اذعان داشته ایم، لوله های مانیسمان ویژگی های بسیار خاص خود را دارند و همین ویژگی ها سبب شده تا بهره گیری از این لوله ها در صنایع مختلف بسیار افزایش یابد. از جمله ویژگی های لوله مانیسمان، می توان به موارد زیر اشاره داشت:

• برخورداری از استحکام و دوام بسیار بالا به دلیل عدم وجود درز بر روی لوله ها
• قابل استفاده در محیط های کاملا خورنده و با شرایط سخت به دلیل مقاومت بالای لوله در برابر خوردگی
• دوام بالا در شرایط محیطی مختلف
• برخورداری از سطح داخلی و خارجی کاملا صاف و کاهش افت فشار به هنگام عبور سیالات از لوله (بسیار مناسب برای انتقال سیالات با فشار بالا)
• استحکام و دوام بالا در برابر فشار و تنش ‌های مکانیکی
• برخورداری از انعطاف ‌پذیری مناسب و راحتی در نصب لوله

انواع لوله مانیسمان:

پیش از آن که به بررسی انواع لوله مانیسمان بپردازیم، باید اشاره کنیم که یکی از مشخصات بسیار مهم لوله های مانیسمان، فشار کاری این لوله ها می باشد. فشار کاری نیز بر اساس سایز، ضخامت و دمای کاری تعریف می گردد. علاوه‌ بر‌این، ضخامت لوله ‌ها به‌ عنوان رده شناخته می ‌شود و نحوه تقسیم بندی این لوله ها، بر اساس ضخامت است.

لوله مانیسمان، معمولا در دو طول 6 و 12 متر تولید می شوند و می توان هر کدام از آن ها را بر اساس نیاز تهیه کرد. از سوی دیگر، این لوله ها توسط کارخانه های سازنده، در انواع رده های متعدد طراحی و تولید می شوند.

پر کاربردترین رده های لوله های مانیسمان، رده های 20 و 40 می باشد. در جدول زیر، به بررسی انواع لوله های مانیسمان به همراه ویژگی های آن ها می پردازیم:

مزایای لوله مانیسمان چیست؟

امروزه استفاده از لوله های مانیسمان در صنایع مختلف در کل دنیا رایج است. وجود این لوله ها به دلیل مزیت های بی شمار، سبب شده تا به صنایع مختلف به خصوص صنعت نفت و گاز کمک شایانی شود. از جمله مزیت های بسیار مهم این لوله ها، می توان به موارد زیر اشاره داشت:

• برخورداری از طول عمر بسیار بالا به دلیل متریال ساخت لوله
• دوستدار محیط زیست و برخورداری از قابلیت بازیافت
• دارای وزن مناسب و قابل طراحی با وزن خاص، بر اساس کارایی که از لوله انتظار دارید
• برخورداری از خاصیت ارتجاعی و کشسانی بسیار بالا و قابل استفاده در صنایع مختلف
• بدون ایجاد تغییر شکل به هنگام عبور سیال از لوله یا نصب آن
• دارای خواص مکانیکی بسیار کاربردی در صنایع
• برخورداری از استحکام زیاد به دلیل تکنولوژی ساخت
• دارای خاصیت آنتی استاتیک
• دارای دقت ابعادی بسیار بالا به دلیل فناوری ساخت پیشرفته
• تطبیق پذیری با محیط های مختلف

کاربرد های لوله مانیسمان:

امروزه از لوله های مانیسمان در صنایع مختلف استفاده های بی شماری می شود. از جمله کاربردهای بسیار مهم این لوله ها در صنایع، به شرح زیر است:

1)  صنعت ساخت و ساز

• استفاده از لوله مانیسمان در سازه های مختلف به دلیل قدرت و استحکام بالا
• قابل استفاده به عنوان ستون و تکیه گاه

2) صنایع نفت و گاز  و پالایشگاهی

• بهره گیری از لوله مانیسمان برای انتقال، استخراج و پالایش، نفت و گاز
• گزینه ای مناسب برای استفاده در دریاها و محیط های مرطوب به دلیل مقاومت بالای لوله در برابر رطوبت و شرایط محیطی سخت

3) صنایع خودرو سازی

• استفاده از مانیسمان در قسمت ساخت اگزوز یا استفاده در بخش اگزوز
• استفاده از لوله های مانیسمان در خط انتقال سوخت و بدنه خودرو به دلیل مقاومت بالا و عدم خوردگی

برای خرید تبدیل گاز بدون درز می توانید با ما در تماس باشید.

4) صنایع کشاورزی

• آب رسانی در صنعت کشاورزی
• قابل استفاده در سیستم‌ های آب و فاضلاب
• لوله کشی های گسترده به دلیل مقاومت در برابر رطوبت و خوردگی در محیط های مرطوب

5) صنایع حرارتی

• تولید دیگ های بخار
• تولید بویلر

6) عایق کابل های فشار قوی

• قابل استفاده به عنوان عایق های کابل به خصوص در کابل های فشار قوی

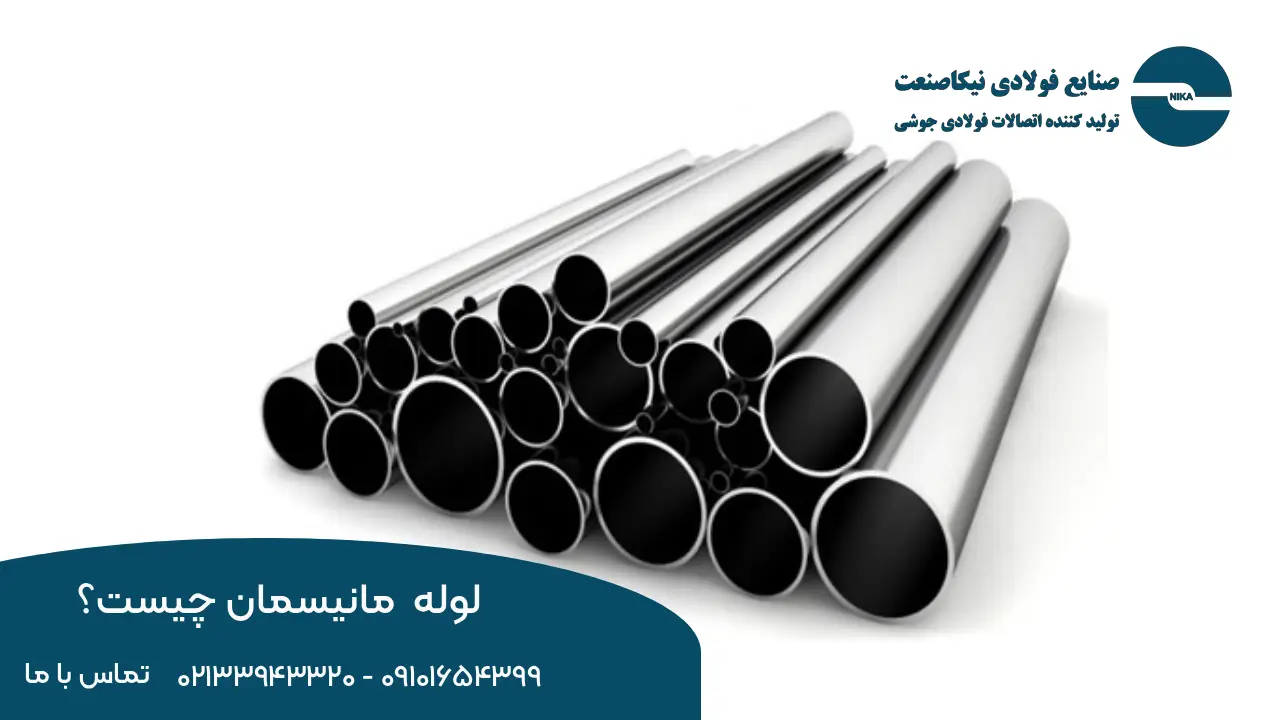

تفاوت لوله درز دار و بدون درز در چیست؟

یکی از سوالاتی که ممکن است برای شما عزیزان به وجود بیاید، این است که لوله های بدون درز و درز دار، چه تفاوت ای با یک دیگر دارند؟ همان گونه که در بخش ابتدای مطلب اشاره داشته ایم، لوله های فولادی با روش های مختلفی طراحی و تولید می شوند و هر کدام از آن ها، در صنایع خاصی کاربرد دارند.

برای بررسی تفاوت میان این دو لوله، لازم است تا ویژگی های هر کدام را به صورت جداگانه مورد بررسی قرار دهیم. به خاطر داشته باشید که اساسی ترین تفاوت، تکنولوژی در تولید و ساخت این لوله هاست!

برای خرید زایویی گاز بدون درز می توانید با ما در تماس باشید.

1) لوله های مانیسمان

• در فرایند تولید لوله فولادی مانیسمان، از جوشکاری استفاده نمی ‌شود
• این لوله ها به دلیل فرآیند تولید خود از مقاومت بالایی برخوردار هستند.
• ماده اصلی در فرایند تولید لوله ‌های بدون درز، شمش فولادی است
• کیفیت لوله های مانسمان از لوله های درز دار به دلیل متریال ساخت، بیشتر است.

2) لوله های درز دار:

• در فرایند تولید لوله درزدار، ابتدا ورق ‌های فولادی برش داده می‌شوند و پس از آن لبه ‌های ورق به یک دیگر نزدیک خواهند شد و جوشکاری انجام می گردد.
• در این لوله ها به دلیل تکنولوژی ساخت ممکن است مکان جوشکاری شده یا جای جوش، تحت فشار با ترک مواجه شود.
• مقاومت این لوله ها نسبت به لوله های بدون درز، کمتر است.

سخن پایانی:

در این مطلب از وب سایت نیکا صنعت، سعی کردیم تا به بررسی لوله مانیسمان بپردازیم و اطلاعاتی را در این خصوص در اختیار شما قرار دهیم. برای کسب اطلاعات بیشتر به وب سایت ما مراجعه کرده و با کارشناسان در این خصوص مشورت فرمایید.

سوالات متداول:

۱. چرا لوله های مانیسمان قیمت بیشتری نسبت به لوله های درز دار دارند؟

به دلیل روش ‌های مختلف تولیدی و همچنین با توجه به تجهیزات و انرژی که برای این لوله ها نیاز است، اختلاف قیمت ها با لوله درز دار نیز بیشتر می شود.

۲. در انتخاب سایز مناسب لوله های مانیسمان باید به چه مواردی توجه کرد؟

کاربرد لوله، میزان فشار، دما و شرایط کاری مورد نظر

۳. آلیاژهای پر کاربرد در ساخت لوله مانیسمان کدام است؟

ASTM A106، ASTM A179، ASTM A192، GB 3087
