نیپل لوله چیست؟ | کاربرد، انواع و نکات مهم در انتخاب نیپل

همان گونه که می دانید، برای عبور سیالات از لوله ها استفاده می شود و در تمام صنایع این ادوات کاربرد خاص خود را دارند. در لوله کشی ایجاد مسیر جدید برای عبور سیال و یا ایجاد انشعابات جدید، از اهمیت بسزایی برخوردار است که با استفاده از تجهیزات و ابزار آلات به خصوص انجام می شوند.

این تجهیزات همان اتصالات لوله ها هستند و یکی از انواع اتصالات بسیار پر کاربرد در تاسیسات مکانیکی، نیپل لوله می باشد. زمانی که قصد داشته باشیم وسایل و اجزاء یک سیستم پایپینگ را به یک دیگر متصل نماییم، از نیپل لوله استفاده خواهیم کرد.

باید اشاره داشت که نیپل لوله نیز انواع و اقسام خاص خود را دارد و در این مقاله از وب سایت نیکا صنعت، قصد داریم تا به بررسی نیپل لوله بپردازیم و اطلاعاتی را در این خصوص در اختیار شما قرار دهیم. با نیکا صنعت همراه باشید.

نیپل لوله، کاربردی ترین اتصالات لوله:

پیش از بررسی انواع نیپل لوله گازی ، باید از این اتصال پر کاربرد تعریفی را ارائه دهیم. به صورت کلی نیپل لوله یک لوله با سایز و اندازه کوچک و کوتاه است که در دو سر آن، رزوه های خارجی قرار گرفته و از این رزوه ها برای اتصال دو لوله به یک دیگر استفاده می شود. طراحی و ساخت نیپل لوله بسیار خاص است و در هر صنعتی که به لوله کشی نیاز داشته باشد، ممکن است مورد استفاده قرار گیرد.

نکات مهم درباره نیپل لوله:

• یکی از انواع اتصالات فشار قوی بسیار پر کاربرد است.
• برای تغییر قطر لوله در مسیر انتقال سیال مورد استفاده قرار می گیرد.
• به منظور اتصال یک لوله به لوله دیگری با قطر بزرگ تر یا لوله ای با قطر کوچک تر از اتصال نیپل لوله استفاده می شود.
• برای لوله های انتقال دهنده مایعات کم فشار از این اتصال استفاده می شود.
• در خصوص انتقال سایلات تراکم پذیر مانند هوا، نیتروژن یا بخار بهتر است از اتصالات دیگر استفاده کرد.
• در صنعت ساختمان سازی، استفاده از نیپل لوله برای لوله کشی ساختمان، نصب رادیاتور و حوله خشک کن رایج می باشد.
• نصب و جدا سازی این اتصال بسیار سریع و راحت است.
• برای تعمیرات و نگهداری سیستم ‌ها بسیار مفید هستند.

چه زمانی باید از اتصال نیپل لوله استفاده کرد؟

یکی از سوالاتی که ممکن است برای بسیاری از شما عزیزان ایجاد شود، این است که چه زمانی می توان از اتصال نیپل لوله استفاده کرد؟ برای پاسخ به این سوال باید اشاره داشت که این اتصال زمانی مورد استفاده قرار می گیرد که قصد دو اتصال لوله به یک دیگر را داشته باشیم!

بعلاوه در تغییر مسیر، تغییر انشعاب و تغییر قطر لوله نیز می توان از این نوع اتصال کاربردی بهره برد. باید اشاره داشت که این نوع اتصال نیز به صورت مستقیم یا با تغییر طول لوله ‌ها انجام خواهد شد. از جمله نکات مهمی که باید در این خصوص بدانید، به شرح زیر است:

• در مواقعی که به تنظیم فاصله یا تغییر قطر لوله‌ ها در سیستم‌ های لوله ‌کشی نباز باشد، از اتصال نیپل استفاده می شود.
• در تعمیرات یا تعویض قطعات در سیستم ‌های لوله‌ کشی مورد استفاده قرار می گیرد.
• زمانی که به ایجاد تغییرات در لوله نیاز است یا ایجاد اتصالات موقتی، می توان از نیپل لوله بهره برد.

تفاوت نیپل لوله با بوشن در چیست؟

با توجه به توضیحاتی که در خصوص اتصال نیپل خدمت شما ارائه کرده ایم، قاعدتا این سوال برای شما عزیزان ایجاد می شود که نیپل و بوشن با یک دیگر چه تفاوت هایی دارند؟ در جدول زیر تفاوت های این دو اتصال را شرح خواهیم داد:

کاربرد نیپل‌ لوله:

نیپل لوله در صنایع گوناگون کاربرد متعددی دارد که در جدول زیر به آن ها اشاره می کنیم:

برای اطلاعات بیشتر درباره انواع بست لوله می توانید مطلب مربوطه را مطالعه نمایید.

انواع نیپل لوله:

اتصالات نیپل لوله انواع و اقسام خاص خود را دارد که در ادامه به بررسی آن ها می پردازیم:

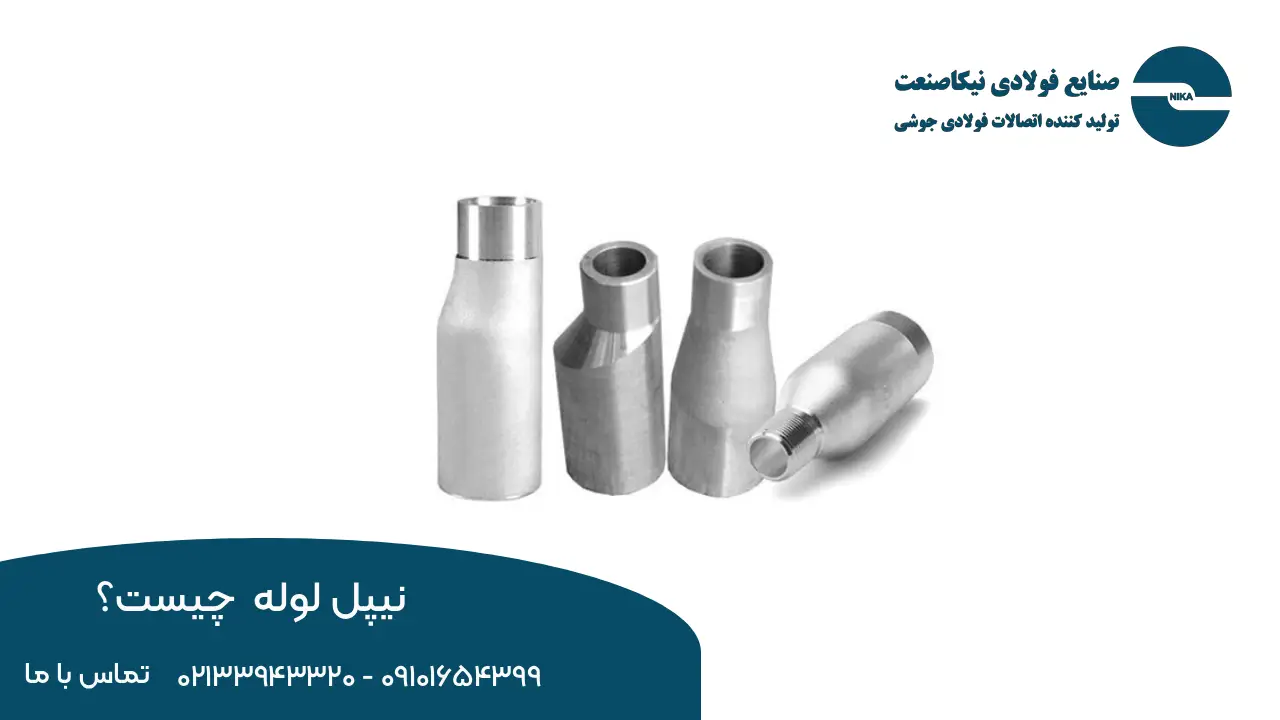

1) نیپل لوله تبدیلی

• دو سر این نوع نیپل از قطر یکسان برخوردار نیست.
• برای تغییر سایز در پایپینگ صنعتی کاربرد فراوان دارد.
• تبدیل های قطر و سایز با این اتصال، به شکل هم مرکز یا غیر هم مرکز قابل انجام است.
• بنا به درخواست کارفرمایان، نوع اتصال دو سر آن قابل تغییر می باشد

2) نیپل لوله فنری

• جایگزینی عالی و مناسب برای اتصال های رادیاتورها
• استفاده از این نوع اتصالات نیپل لوله، سبب افزایش عمر و کیفیت رادیاتور می شود.
• نیپل فنری، اشکالات رایج مربوط به اتصالات ثابت (مانند تنظیم نبودن فاصله بین لوله رفت و برگشت) را نخواهد داشت.
• از متریال استیل یا فولاد ضد زنگ طراحی و ساخته می شود.
• نیپل فنری لوله نسبت به نیپل آلومینیومی، از مقاومت بیشتر و استحکام بالاتری بهره مند است.
• این نوع نیپل ها طول های مختلفی دارند و معمولا طول متغیر بیشتر مدل های موجود در بازار بین ۸ تا ۱۰ سانتی متر می باشد.

3) نیپل های یک سر دنده

• این نوع نیپل لوله، با نام نیپل سر دنده نیز در بازار شناخته می شود.
• از یک طرف دارای رزوه و از طرف دیگر بدون رزوه است
• سر بدون رزوه آن به لوله دیگر یا اتصال دیگر جوش داده می شود.
• نحوه اتصال نیپل یکسر دنده از یک انتها پیچی و از انتهای دیگر جوشی می باشد
• یکی از مهم ترین ویژگی ها و مزیت های نیپل لوله یک سر دنده، راحتی اتصال رزوه دار در زمان جوشی شدن یک سر دیگر لوله است.

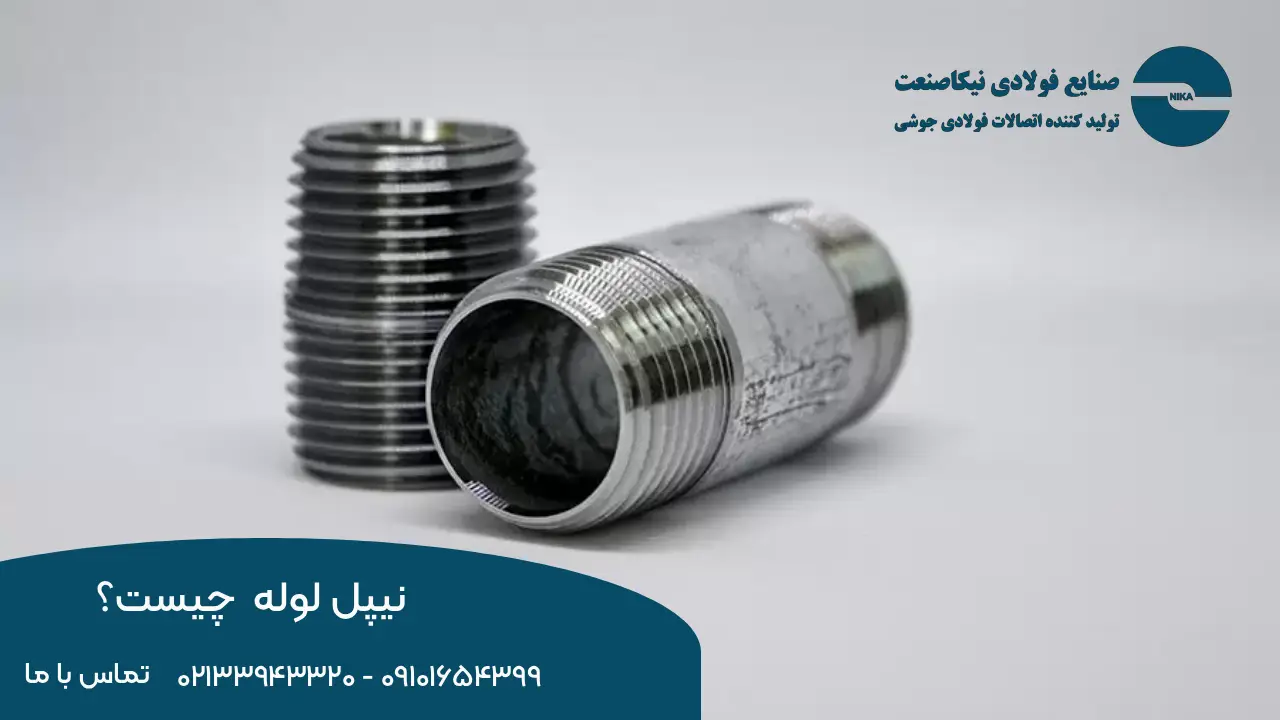

4) نیپل لوله دو سر دنده

• در دو انتهای خود دارای رزوه می باشد
• به منظور ادامه روند لوله کشی مورد استفاده قرار می گیرد.
• در دو نوع نیپل درزدار و نیپل مانیسمان تولید می شود
• به دو شکل نیپل سیاه و نیپل گالوانیزه در بازار ارائه شده و همچنین در پروژه های مختلف استفاده می شود.

5) نیپل لوله گالوانیزه

• استفاده از این نوع نیپل لوله در شرایط سخت مانند شرایطی که سیال سبب خوردگی و زنگ زدلی لوله و فلز اتصالات می شود، بسیار رایج است.
• استفاده از متریال گالونیزه در ساخت این اتصالات، از نیپل لوله در شرایط سخت محافظت می کند
• نیپل لوله گالوانیزه سبب افزایش طول عمر و دوام آن ها می شود.
• نیپل گالوانیزه لوله، برای جوشکاری مناسب نیست
• جوشکاری این نیپل ها، منجر به آلودگی محیطی می شود.

6) نیپل لوله فانتزی

• قابل استفاده در صنایع بسیار بزرگ مانند صنایع نفت و گاز و … نیست.
• برای لوله کشی در ساختمان های مسکونی به خصوص سینک های ظرف شویی یا لوله کشی گاز کاربرد دارد
• برخورداری از ظاهری شکیل تر نسبت به سایر نیپل های لوله
• در زمان ها و موقعیت هایی که ظاهر لوله اهمیت بسیاری داشته باشد، مورد استفاده قرار می گیرند.

برای اطلاعات بیشتر درباره راهنمای انتخاب بهترین اتصالات گازی می توانید مطلب مربوطه را بخوانید.

7) نیپل لوله بشکه ای

• این نیپل لوله در هر انتهای خود، یک رزوه مخروطی شکل دارد.
• نیپل هایی که در هر دو انتها رزوه ای هستند، معمولاً به عنوان B.E شناخته می شود.

8) نیپل لوله راست به چپ

• در این نیپل های لوله، یک نخ سمت راست و یک نخ در سمت چپ استفاده شده است.
• برای لوله کشی گاز مورد استفاده قرار می گیرد.
• در شرایطی که استفاده از اتصالات معمولی در لوله ها مجاز نیست، این اتصالات کاربرد دارد.
• از نیپل لوله راست به چپ در تأسیساتی که جایی برای اتصال وجود ندارد نیز می توان استفاده کرد.

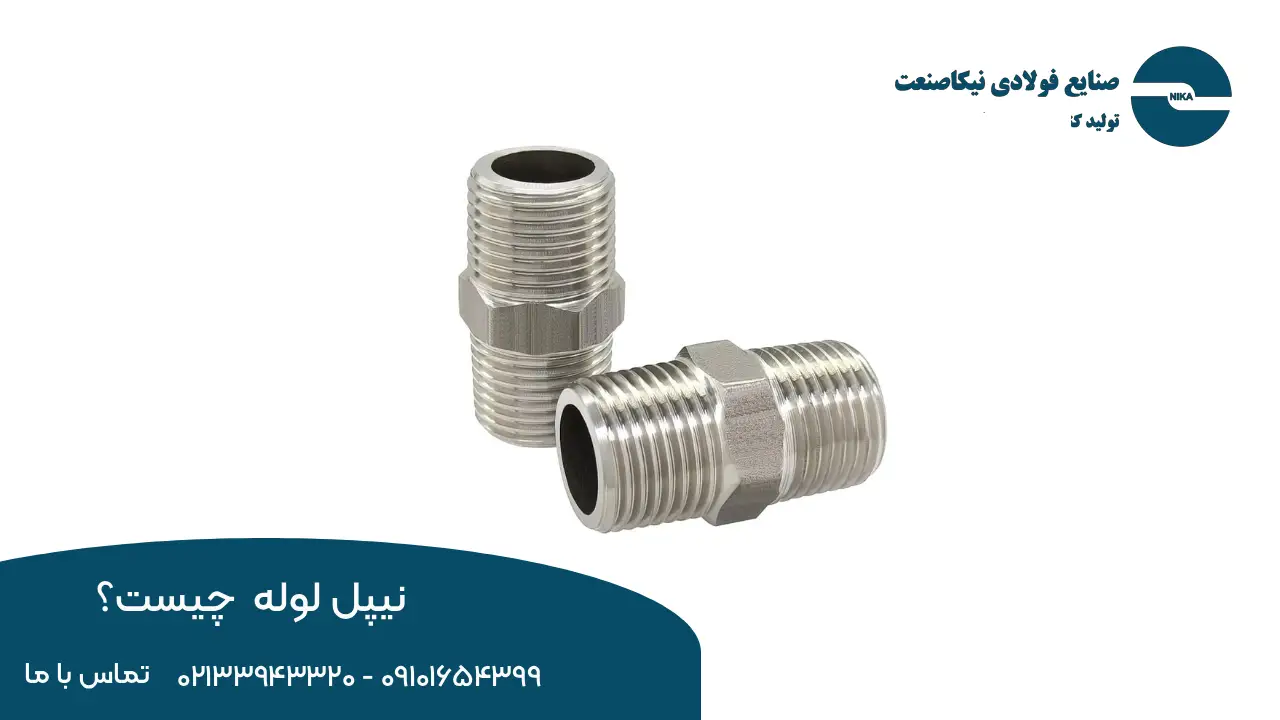

9) نیپل لوله شش گوش

• این نیپل لوله از قسمت میانی، شش گوشه دارد.
• شکل شش ضلعی این نیپل ها سبب می شود تا به شکل ایمن تری آن ها را نصب کرد.

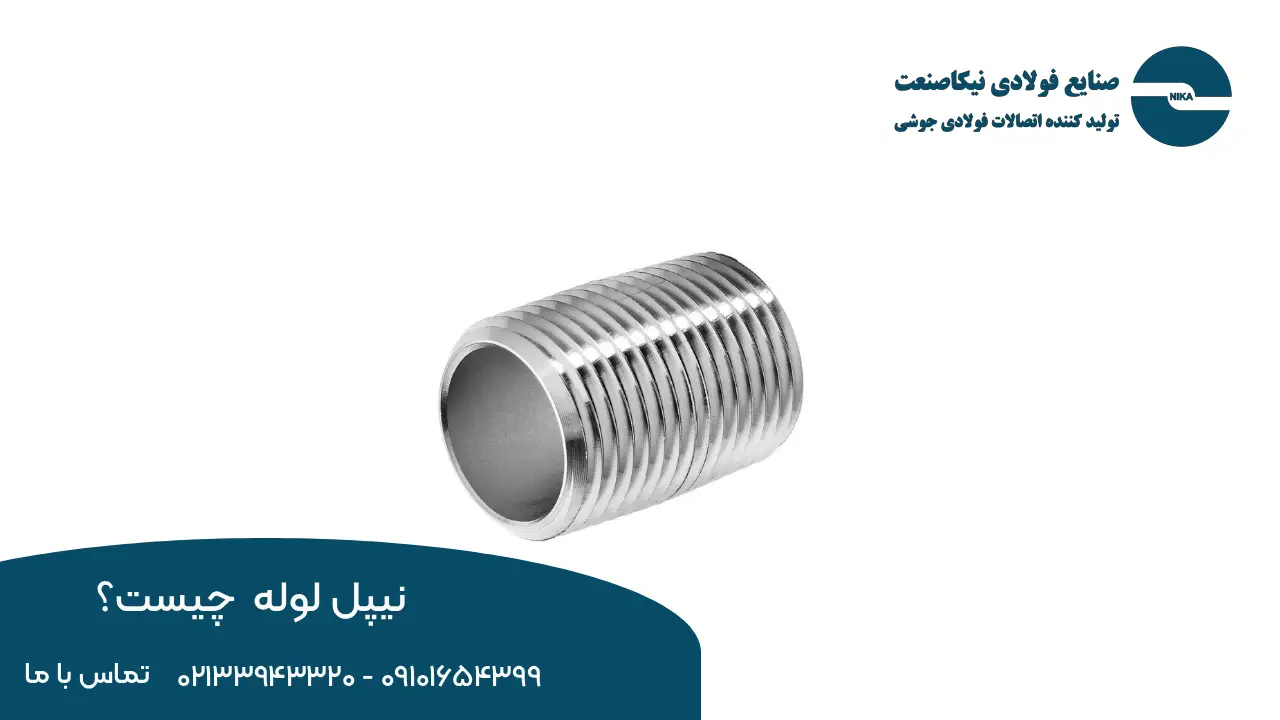

10) نیپل لوله بسته

• این نوع نیپل لوله هیچ گونه ناحیه بدون رزوه ندارد.
• در زمان اتصال (هنگامی که دو اتصالات ماده به دو طرف نیپل لوله ای بسته محکم می شوند) مقدار بسیار کمی از خود نیپل هم چنان قابل رویت است

11) نیپل لوله جوشی

• این نوع از نیپل ها بدون رزوه تولید می شوند
• این نوع نیپل های لوله، از طریق عملیات جوشکاری به یک دیگر متصل می گردند.
• برای استفاده در شرایط پرتنش مانند لرزش، افزایش فشار و تغییرات دما مناسب است.
• ضخامت دیواره این نیپل ها استحکام و مقاومت بالایی دارد.
• این نوع از نیپل های لوله، توسط رزوه های برش ضعیف نشده است.
• ضخامت لوله با استفاده از این نوع نیپل ها افزایش خواهد یافت.

سخن پایانی:

در این مطلب سعی کردیم تا به بررسی نیپل لوله، انواع نیپل لوله و کاربردهای ان بپردازیم. استفاده از هر نوع اتصالات لوله بر اساس نظر مهندسان و طراحان تاسیسات انجام می گیرد. برای کسب اطلاعات بیشتر در خصوص هر نوع اتصالات لوله، به وب سایت نیکا صنعت مراجعه کرده و با کارشناسان در این خصوص مشورت فرمایید.

سوالات متداول:

۱. آیا انواع دیگری از نیپل لوله به غیر از موارد ذکر شده وجود دارد؟

بله به غیر از موارد مذکور، نیپل های شانه ای و O.E از مدل های مختلف اتصالات نیپل هستند.

۲. در لوله کشی هایی که سیال شیمیایی در آن ها وجود دارد، چه نوع نیپل لوله ای را توصیه می کنید؟

بهتر است نیپل لوله از لوله مانیسمان ساخته شده باشد.

۳. انواع اتصالات فشار قوی کدام اند؟

زانویی ها، سه راهی ها، مهره ماسوره، نیپل و بوشن
