استانداردهای زانویی گازی؛ بررسی ابعاد، ضخامت و مشخصات فنی

یکی از مهم ترین انواع اتصالات گازی، زانویی گاز است که بری انتخاب آن ها استانداردهای مختلفی وجود دارد. این قطعه که برای خطوط لوله‌ کشی گاز و تأسیسات صنعتی مورد استفاده قرار می گیرد، می تواند تغییر مسیر لوله و ایجاد اتصال میان بخش های مختلف لوله را شامل شود. انواع و اقسام مختلفی از زانویی گاز وجود دارد که از آن ها می توان به زانویی ‌گازی درزدار، زانویی گاز مانیسمان و.. اشاره داشت. انتخاب زانویی مناسب به نوع لوله، سایز، روش اتصال و مشخصات فنی پروژه بستگی دارد. در این مطلب از وب سایت نیکا صنعت قصد داریم تا به بررسی استانداردهای زانویی گازی؛ بررسی ابعاد، ضخامت و مشخصات فنی بپردازیم و اطلاعاتی را در این خصوص در اختیار شما قرار دهیم. برای کسب اطلاعات بیشتر تا انتهای این مطلب با ما همراه باشید.

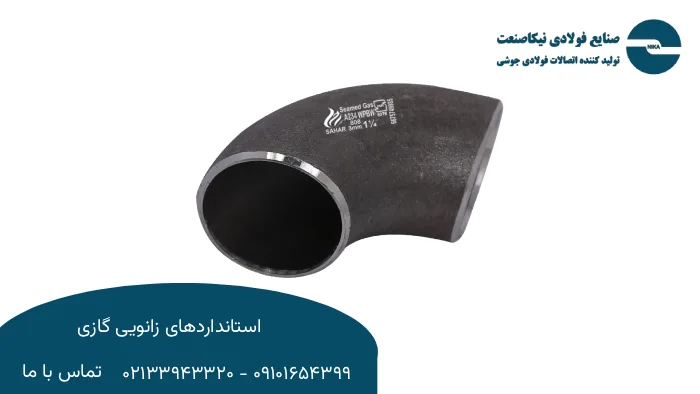

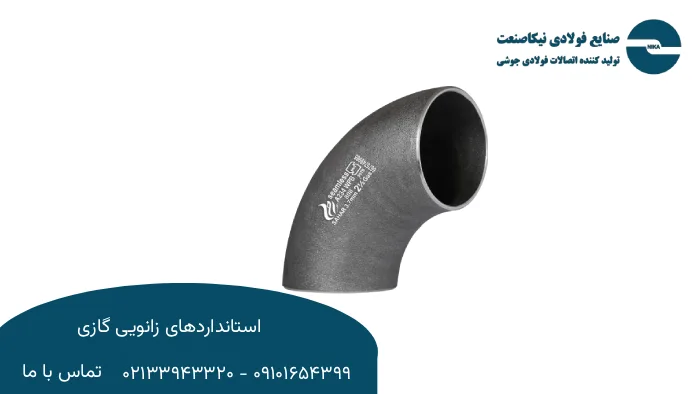

زانویی گازی چیست و چه کاربردی دارد؟

پیش از بررسی استانداردهای زانویی گازی؛ بررسی ابعاد، ضخامت و مشخصات فنی ، باید تعریفی از این قطعه مهم عنوان کنیم. به صورت کلی در سیستم ‌های لوله ‌کشی گاز، زانویی ‌های گاز  (Elbows) از جمله اتصالات حیاتی برای تغییر مسیر جریان سیالات یا گازها محسوب می شوند و زمانی که به تغییر جهت جریان نیاز است، معمولا این قطعه مورد استفاده قرار می گیرد. این اتصالات در صنایعی مانند نفت و گاز، فرآوری‌ های شیمیایی، نیروگاه ‌ها و سیستم ‌های تهویه مطبوع (HVAC) و …. مورد استفاده قرار گرفته و به منظور تضمین ایمنی، کارایی و دوام، باید با استانداردها و مشخصات فنی بین‌المللی مطابقت داشته باشند.

استانداردهای زانویی گازی چیست؟

استاندازدهای زانویی گاز، یکی از مهم ترین مسائل در هنگام انتخاب این نوع از اتصالات می باشد به دلیل آن که در این استانداردها، الزامات ابعادی، جنس، رتبه ‌بندی، آزمایش، علامت‌ گذاری و سایر الزامات اتصالات مربوطه به صورت شفاف بیان شده است. مهندسان و طراحان سیستم های گاز باید طراحی های خود را بر اساس استانداردها انجام دهند. از جمله استانداردهای رایج می توان به موارد زیر اشاره داشت:

1) ASME B16.9

• این استاندارد، اتصالات جوش لب به لب فورج شده کارخانه ‌ای را پوشش می ‌دهد.
• دامنه این استاندارد شامل ابعاد کلی، تلرانس ‌ها، رتبه ‌بندی ‌ها، آزمایش و علامت‌گذاری برای اتصالات روکش ‌دار در NPS 1/2 تا NPS 48 خواهد بود.

2) ASME B16.11

• اتصالات جوش سوکتی فورج شده و رزوه‌دار را پوشش می‌ دهد.
• این استاندارد به رتبه‌ بندی ‌ها، ابعاد، تلرانس ‌ها، علامت‌ گذاری و الزامات مواد می ‌پردازد.

3) ASTM A105/A105M

• اجزای لوله‌کشی فولاد کربنی فورج شده برای سیستم ‌های فشار، از جمله اتصالات و اجزای مرتبط را پوشش می ‌دهد.

ابعاد استاندارد زانویی گازی

ابعاد استاندارد زانویی گاز در استانداردهای مربوطه که در بخش قبل به آن ها اشاره کرده ایم، برای هر نوع از زانویی گاز مشخص شده است.

ضخامت زانویی گازی چگونه تعیین می‌ شود؟

برای تعیین ضخامت زانویی ها باید از استانداردها و جداول مربوطه که در هر کدام از این استانداردها ذکر می شود، استفاده کرد. ضخامت این قطعات بر اساس مشخصات فنی معینی تعیین می شود و در محاسبات آن ها مواردی مانند نوع سیال، میزان فشار، میزان فرسایش و … در نظر گرفته خواهد شد.

نکته بسیار مهمی که باید بدانید، این است که زانویی ها از لوله ها تولید می شوند که با زاویه ای خاص و مشخص خم شده اند. در فرآیند خم‌ کاری، دیواره بیرونی این لوله ها تحت کشش قرار می گیرد و نازک ‌تر می ‌شود. برای جبران این اثر، باید از لوله ‌ای با ضخامت اولیه بیشتر برای ساخت زانویی استفاده کرد تا ضخامت نهایی در بخش بیرونی مطابق با الزامات باشد.

بر اساس استانداردهایی نظیر ASME B31.3 و ASME B16.9، فرمول‌ هایی برای محاسبه ضخامت زانویی (شامل ضخامت بخش بیرونی و داخلی) وجود دارد. در این راستا باید اشاره داشت که محاسبه ضخامت مورد نیاز، برای سمت داخلی باید بیشتر از سمت بیرونی آن باشد (اغلب دو برابر ضخامت سمت بیرونی). اما چرا؟! به دلیل آن که معمولا قوس بیرونی (پشت) زانویی، نازک ‌ترین نقطه زانویی تعیین می شود و بعلاوه جزء نقاطی است که بیشتر میزان فرسایش را دارد. افزایش ضخامت دیواره صرفاً به منظور ارتقای توانایی تحمل فشار و مقاومت در برابر فرسایش صورت می‌گیرد.

انواع زانویی گازی از نظر زاویه

زانویی ها از نظر زاویه به انواع و اقسام مختلفی تقسیم بندی می شوند و هر کدام از آن ها نیز کاربردهای خاص خود را دارند. از جمله انواع زانویی گاز به لحاظ زاویه، می توان به موارد زیر اشاره داشت:

1) زانویی ۹۰ درجه

• پرکاربردترین نوع زانویی در صنایع مختلف
• تغییر مسیر لوله را به‌طور کامل به زاویه قائم می‌ دهد
• قابل استفاده در سیستم ‌های آب‌رسانی و گاز رسانی
• نوع زانویی فولادی ۹۰ درجه به دلیل مقاومت بالا در فشار و دما، در صنایع سنگین بیشترین کاربرد را خواهد داشت.

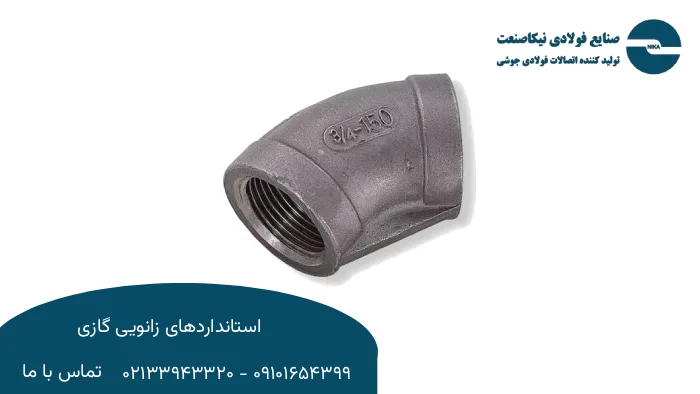

2) زانویی ۴۵ درجه

• تغییر زاویه ملایم در سیستم لوله کشی
• قابل استفاده برای کاهش افت فشار و جریان یکنواخت ‌تر
• قابل استفاده در سیستم‌ های انتقال مایعات حساس
• قابل استفاده برای مواردی که به حرکت نرم و آرام سیال نیاز است

3) زانویی ۱۸۰ درجه

• برگرداندن مسیر لوله به صورت کامل
• قابل استفاده در سیستم‌ های بازیافت جریان
• قابل استفاده برای سیستم هایی که به چرخش دوباره سیال نیاز است

زانویی گازی ۴۵ و ۹۰ درجه

زانویی گازی مانیسمان و درزدار

دو نوع از زانویی های بسیار پر کاربرد در صنایع مختلف، زانویی گازی مانیسمان و درزدار است که هر کدام از آن ها ویژگی های خاص خود را دارد. در ادامه به بررسی ویژگی های زانویی گازی مانیسمان و درز دار می پردازیم:

1) زانویی گازی درزدار

• تولید شده با استفاده از لوله های فولادی و قابل استفاده برای تغییر مسیر لوله ها
• این نوع زانویی با نوع زانویی مانیسمان متفاوت بوده و دارای درز جوش است (مانند لوله درز دار)
• انتخاب این زانویی باید بر اساس مشخصات فنی پروژه صورت گیرد.
• مناسب برای سیستم هایی با فشار کمتر
• مقرون به صرفه تر از نوع مانیسمان
• در تأسیسات ساختمانی و سیستم‌ های تهویه مطبوع رایج هستند

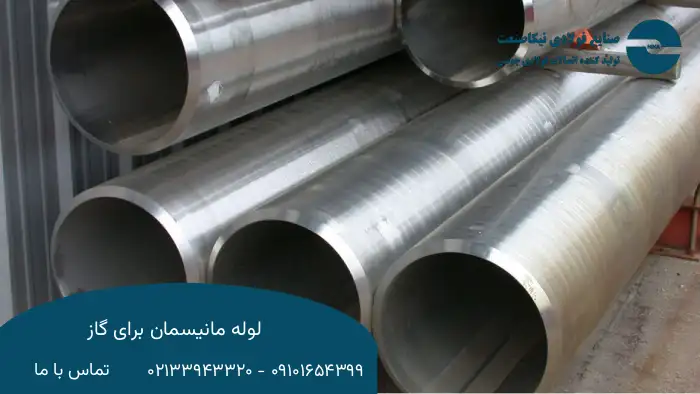

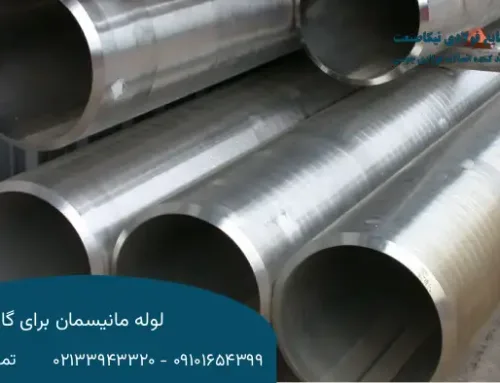

2) زانویی گازی مانیسمان

• تولید شده توسط لوله های بدون درز فولادی و قابل استفاده برای تغییر مسیر لوله
• برخورداری از استحکام بسیار بالا
• این نوع زانوها در سیستم هایی با فشار و دمای بالا مورد استفاده قرار می گیرد
• به دلیل عدم وجود جوشکاری، احتمال نشتی آن‌ها کمتر است
• گران تر از نوع درز دار
• مناسب برای صنایع خاص مانند نفت و گاز، پتروشیمی و ….

مشخصات فنی مهم هنگام خرید

به هنگام خرید زانویی ها، باید به مشخصات فنی آن ها توجه کنید و اتصالاتی مناسب با شرایط پروژه خود خریداری نمایید. به خاطر داشته باشید که انتخاب نوع صحیح زانویی لوله باید بر اساس مشخصات فنی سیستم لوله‌کشی (Piping Specification) انجام شود، نه صرفاً بر مبنای نام محصول. در ادامه به بررسی مشخصات فنی که باید به هنگام خرید در نظر داشته باشید، می پردازیم:

1) در نظر گرفتن سایز لوله

بسیار مهم است که سایز زانویی با سایز لوله مطابقت داشته باشد. در این خصوص باید سایز لوله یا NPS (اندازه اسمی لوله) مورد نیاز را مشخص کنید.

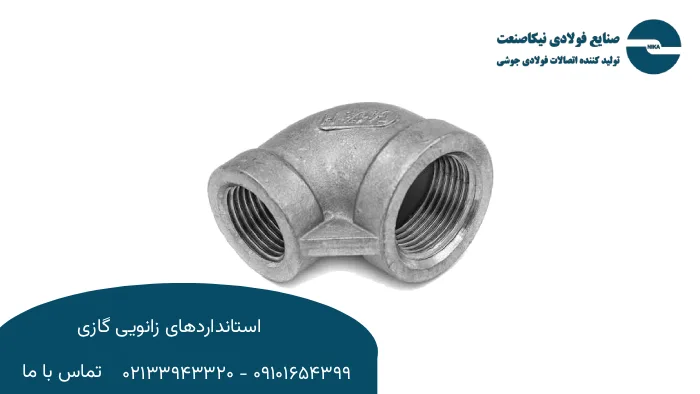

2) زاویه زانویی

در ابتدا باید تعیین کنید که به چه زاویه ای نیاز دارید. از جمله زاویه های زانویی ها شامل 45، 90، 180 و البته زوایای سفارشی هستند. صرفاً به این دلیل که زانویی 90 درجه رایج ‌ترین نوع است، تصور نکنید که لزوماً مناسب ‌ترین گزینه برای پروژه شماست.

3) در نظر گرفتن شعاع

شعاع خم مورد نیاز را مشخص فرمایید. بر اساس طراحی ها شعاع خم می تواند در انواع زیر تعیین گردد:

• شعاع بلند (Long Radius)
• شعاع کوتاه (Short Radius)
• 3D
• 5D
• شعاع خاص/سفارشی

4) نوع متریال و گرید

یکی از مشخصات فنی مهم، گرید کامل متریال است که باید بر اساس استانداردها و نظرات طراحان و مهندسان مشخص گردد.

5) ضخامت دیواره یا اسکجول (Schedule)

برای زانویی‌های جوشی، ضخامت لوله یا ضخامت دیواره جزء مشخصه های فنی بسیار مهم محسوب می شود که از آن ها می توان به موارد زیر اشاره داشت:

• Sch 10
• Sch 40
• Sch 80
• Sch 160
• XXS

به خاطر داشته باشید که ضخامت و یا اسکجول مورد نیاز باید بر اساس کلاس لوله‌ کشی یا مشخصات فنی مهندسی تعیین شود.

چگونه زانویی گازی مناسب انتخاب کنیم؟

انتخاب زانویی گاز، بر اساس سیستم لوله کشی و نظر طراحان و مهندسان وابسته است. نکته حائز اهمیت این است که هر سیستم لوله ‌کشی ویژگی ‌های خاص خود را دارد. انتخاب زانویی باید بر اساس فشار کاری، محدوده دمای کاری، جنس متریال و استاندارد ساخت انجام شود. همچنین، رده لوله (Pipe Schedule) و ضخامت دیواره آن از عوامل مهم در انتخاب زانویی مناسب هستند؛ زیرا باید ضخامت و مشخصات ابعادی اتصال با لوله سازگاری داشته باشد. در نهایت، نوع سیال، شرایط بهره‌برداری و استانداردهای طراحی نیز باید بررسی شوند تا اتصال از نظر استحکام، ایمنی و عملکرد با سیستم لوله‌کشی مطابقت داشته باشد. از جمله نکات مهمی که باید در هنگام انتخاب زانویی ها در نظر داشته باشید، می توان به موارد زیر اشاره داشت:

• در سیستم ‌های گاز فشار قوی باید از زانویی فولادی آلیاژی با استاندارد ASME کمک بگیرید.
• در سیستم انتقال گاز شهری باید از زانویی با اتصالات دنده ‌ای بر اساس استاندارد API استفاده نمایید و البته سیستم استاندارد گاز ملی ایران را نیز باید در نظر داشته باشید.
• لازم است که پیش از خرید زانویی، در ابتدا مشخصات فنی سیستم لوله کشی تان را مشخص کنید
• در نظر داشتن نوع سیال، فشار و دما حیاتی است.
• زانویی ها و سایز اتصالات را از فروشگاه های مجاز و معتبر خریداری نمایید و به شناسنامه ها و استانداردهای محصول توجه کنید.

سخن پایانی

در این مطلب از وب سایت نیکا صنعت سعی کردیم تا به بررسی استانداردهای زانویی گازی؛ بررسی ابعاد، ضخامت و مشخصات فنی بپردازیم و اطلاعاتی را در این خصوص در اختیار شما عزیزان قرار دهیم. برای کسب اطلاعات بیشتر به وب سایت ما مراجعه کرده و با کارشناسان در این خصوص مشورت فرمایید.

سوالات متداول

پر کاربرد ترین نوع زانویی کدام است؟

زانویی ۹۰ درجه به دلیل فراهم کردن تغییر جهت لوله‌کشی را با زاویه قائمه (۹۰ درجه). البته انتخاب به نوع سیستم و نظر طراح وابسته است.

تفاوت میان زانویی ۴۵ درجه و ۹۰ درجه چیست؟

زانویی ۴۵ درجه جهت لوله را ۴۵ درجه تغییر می‌دهد، در حالی که زانویی ۹۰ درجه جهت را ۹۰ درجه تغییر می‌ دهد.

به غیر از زاویه، زانویی را می توان بر چه اساسی دسته بندی کرد؟

زانویی‌ها را همچنین می ‌توان بر اساس شعاع، روش اتصال و جنس (متریال) دسته بندی کرد.
