از جمله ادوات اتصالات در سیستم های تاسیسات مکانیکی، سه راهی ها هستند که از آن ها برای ایجاد انشعاب از یک مسیر مشخص در لوله استفاده می شود. سه راهی ها انواع و اقسام مختلفی دارند و بر اساس نوع مصرف، از آن ها به عنوان رابط، انشعاب دهنده، تقسیم کننده، مسدود کننده، کاهنده، تغییر دهنده مسیر جریان و اتصال دهنده بهره می برند. این ادوات اتصالات می توانند از متریال مختلفی مانند فلز یا پلیمر پلی اتیلن، طراحی و تولید شوند و دو نوع پر کاربرد آن ها، سه راهی گاز مساوی و سه راهی تبدیلی است. در واقع سه راهی های گازی نیز به لحاظ ساختاری به دو دسته درزدار و بدون درز تقسیم بندی می شوند. در این مطلب از وب سایت نیکا صنعت قصد داریم تا به بررسی تفاوت سه راهی گاز مساوی و تبدیلی بپردازیم و اطلاعاتی را در این خصوص در اختیار شما قرار دهیم. برای کسب اطلاعات بیشتر تا انتهای این مطلب با ما همراه باشید.
سه راهی گاز چیست؟
پیش از بررسی تفاوت سه راهی گاز مساوی و تبدیلی بهتر است تا تعریفی از سه راهی گاز در اختیار شما قرار دهیم. به صورت کلی سه راهی ها از جمله تجهیزات و ادوات اتصالات در سیستم های لوله کشی مانند لوله کشی گاز هستند که از آن ها برای ایجاد مسیرهای انشعابی استفاده می شود. در واقع انشعاب گیری از خط اصلی به واسطه سه راهی ها انجام خواهد شد.
اتصالات سه راهی دارای سه دهانه بوده که دو دهانه آن در امتداد مسیر اصلی خط لوله قرار می گیرد و دهانه سوم امکان هدایت سیال را به یک مسیر جدید فراهم می نماید. استفاده از این قطعه اجرای خط لوله مستقل گاز به واحد ها و مجموعه های مختلف را امکان پذیر می کند. این قطعات انواع و اقسام مختلفی دارد که دو نوع پر کاربرد آن سه راهی گاز مساوی و تبدیلی می باشد.

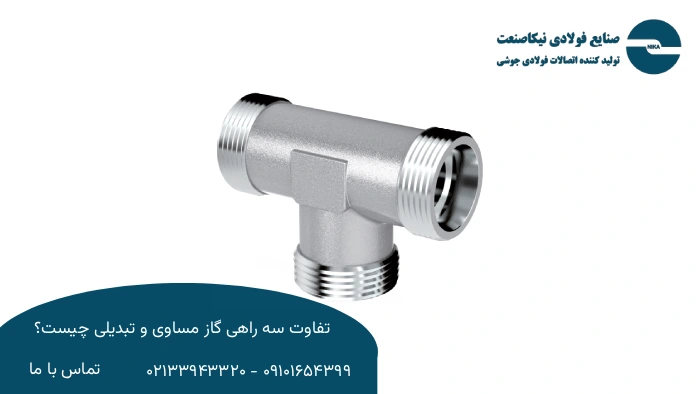

سه‌راهی مساوی چیست؟
سه راهی مساوی با نام سه راهی هم سایز یا سه راهی مستقیم نیز شناخته می شود و نوعی از اتصالات لوله می باشد که سه دهانه آن از قطر یکسان بهره مند است. هر سه نقطه اتصال، شامل مسیر اصلی (ران) و انشعاب (برنچ)، دارای اندازه های یکسانی بوده و این موضوع سبب می شود تا نرخ جریان در تمام شاخه ها، ثابت و یک نواخت باقی بماند. از جمله ویژگی های بسیار مهم سه راهی های مساوی می توان به موارد زیر اشاره داشت:
- دارای دهانه هم قطر و هم اندازه که برای حفظ نرخ جریان یکنواخت اهمیت بسیاری دارد
- توزیع جریان سیال به صورت مساوی در تمام شاخه ها و ایجاد انشعاب در سیستم های لوله کشی
- تضمین عدم تغییر و یا کاهش جریان در محل اتصال
- ثابت ماندن سرعت و فشار جریان سیال در طول مسیرها
سه راهی تبدیلی چیست؟
سه راهی تبدیلی یا سه راهی کاهنده (Reducing Tee) از جمله انواع اتصالات سه راهی گازی می باشد که مانند سایر سه راهی ها برای ایجاد انشعاب در خط لوله کشی به کار می رود. در این نوع از سه راهی ها، اندازه انشعاب کوچک تر از اندازه لوله اصلی (هدر) می باشد که این موضوع امکان کاهش قطر را فراهم خواهد کرد. مشخصات این قطعه با دو اندازه بیان می شود که نشان دهنده ابعاد لوله اصلی و انشعاب خواهد بود.
در سه راهی تبدیلی دو خروجی روی لوله اصلی اندازه یکسانی دارند، در حالی که شاخه سوم کوچکتر است و به این اتصال اجازه می دهد لوله هایی با قطرهای مختلف را به هم متصل کند. از جمله ویژگی های این سه راهی ها می توان به موارد زیر اشاره داشت:
اندازه های متنوع خروجی به صورتی که دو پورت اصلی یکسان هستند، اما شاخه سوم کوچک تر شده است.
- فراهم کردن امکان تغییر اندازه لوله به صورت طبیعی
- تغییر جریان یا فشار را در شاخه کوچک تر را کاهش می دهد
- مناسب برای سیستم هایی که به نرخ جریان متنوع نیاز دارند.
- انتقال های ساده و روان سیالات میان اندازه های متفاوت
- از بین بردن نیاز به کاهنده های اضافی
تفاوت سه راهی مساوی و تبدیلی
سه راهی های مساوی و تبدیلی با یک دیگر تفاوت های بسیاری دارند که در زیر به بررسی این تفاوت ها می پردازیم:
1) اندازه خروجی:
- سه راهی مساوی: هر سه خروجی یکسان هستند و جریان یکنواخت را تضمین می کنند.
- سه راهی تبدیلی: خروجی انشعاب کوچک تر از مسیر اصلی بوده و برای کاهش جریان یا فشار مورد استفاده قرار می گیرد.
2) دینامیک جریان:
سه راهی مساوی: جریان و فشار ثابت را در هر سه خروجی حفظ خواهد کرد.
سه راهی تبدیلی: شاخه کوچک تر به صورت فعال جریان یا فشار را کاهش داده و آن را برای هدایت سیال به لوله ها یا زیرسیستم های کوچک تر ایده آل می نماید.
3) عملکرد اصلی:
سه راهی مساوی: زمانی بهترین گزینه اتصالات است که جریان ثابت در تمام انشعاب ها برای تعادل و یکنواختی بسیار مهم باشد.
سه راهی تبدیلی: زمانی استفاده می شود که نیاز به اتصال لوله هایی با اندازه های مختلف و مدیریت نرخ های جریان متغیر در سراسر سیستم وجود داشته باشد.
بیشتر بخوانید: قیمت اتصالات گازی به چه عواملی بستگی دارد؟
4) کاربردها:
- سه راهی مساوی: در سیستم های تهویه مطبوع، لوله کشی عمومی و کنترل سیالات صنعتی که توزیع متعادل کلیدی است، مورد استفاده قرار می گیرد.
- سه راهی تبدیلی: در سیستم های آبرسانی، توزیع گاز و آبیاری که کاهش جریان در یک انشعاب ضروری است، رایج است.
5) نصب سه راهی ها:
سه راهی مساوی: به دلیل انداز ه‌های خروجی یکنواخت، نصب آن عموماً ساده تر است و به اجزای کمتری نیاز دارد.
سه راهی تبدیلی: نصب آن ها می تواند کمی پیچیده تر باشد، زیرا برای اطمینان از مدیریت صحیح فشار، به تراز بندی دقیق و محاسبات جریان نیاز دارد.

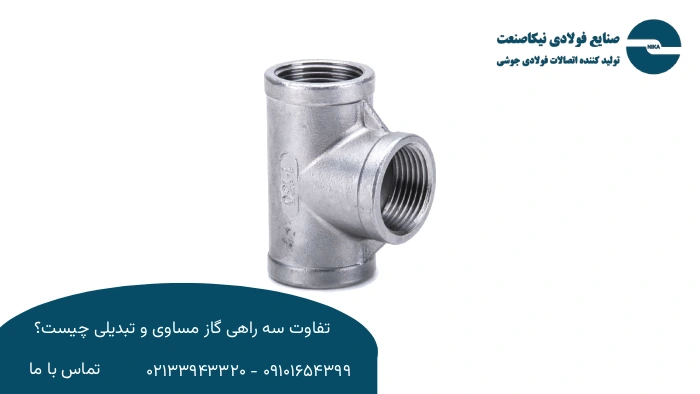

تفاوت ابعاد و سایز انشعاب
یکی از مهم ترین تفاوت سه راهی گاز مساوی و تبدیلی تفاوت در ابعاد و سایز انشعاب است. همان گونه که در بخش های قبل نیز اشاره کرده ایم، سه راه مساوی مناسب برای سیستم های لوله کشی است که در آن ها خطوط هم سایز بوده و همچنین فشار سیستم بالا باشد. از سوی دیگر در صورتی که به حفظ جریان یکنواخت نیاز داشته باشید، این سه راهی ها بهترین گزینه هستند. اما سه راهی تبدیل برای سیستم های لوله کشی مناسب است که به یک یا چند انشعاب کوچتر نیاز بوده و همچنین فضای نصب محدود تر است. در صورتی که کاهش تعداد اتصالات حائز اهمیت باشد، سه راهی تبدیلی گزینه ای مناسب خواهد بود.
کاربرد سه راهی مساوی و تبدیلی
کاربرد سه راهی های مساوی و تبدیلی، در صنایع مختلف بسیار است. اما انتخاب آن ها به نوع لوله کشی و نظر طراح و همچنین نیاز به حفظ جریان یا کاهش جریان و مواردی از این قبیل وابسته است. از جمله کاربردهای بسیار مهم سه راهی مساوی و تبدیلی، می توان به موارد زیر اشاره داشت:
- صنایع نفت و گاز: در خطوط انتقال نفت و گاز، به منظور ایجاد انشعاب و تغییر قطر خطوط می توان از این سه راهی ها استفاده کرد.
- صنعت پتروشیمی: در بخش ها و واحد های فرآیندی و اتصالات پایپینگ، از این سه راهی ها بهره می برند اما هر کدام از آن ها باید بر اساس فشار و دما و همچنین نوع سیال و الزامات طراحی انتخاب شود.
- نیروگاه ها: در سیستم های آب، بخار، سوخت و سایر خطوط نیروگاهی می توان بر اساس نوع نیاز، ار هر کدام این سه راهی ها استفاده کرد.
- صنعت آب و فاضلاب: در شبکه های و سیستم های لوله کشی انتقال و توزیع آب و سایر سیستم های فاضلابی، به منظور ایجاد انشعاب و اتصال خطوط با قطرهای متفاوت می توان از سه راهی استفاده کرد.
- صنایع شیمیایی: در هر نوع صنعت شیمیایی بر اساس نیاز به انتقال سیال و همچنین طراحی های سیستم های لوله کشی، از سه راهی های مساوی و تبدیل استفاده می شود.
سه‌راهی گاز مانیسمان یا درزدار؟
سه راهی های گازی به سه دسته کلی تقسیم بندی می شود که از آن ها می توان به سه راهی درزدار، مانیسمان و جوشی اشاره داشت. این که کدام یک از این سه راهی ها برای پروژه شما مناسب می باشد به عوامل مختلفی مانند نوع پروژه، نظر مهندس طراح، نوع سیستم لوله کشی و … بستگی دارد.
در سه راهی گاز درزدار، با استفاده از جوش، محل درز به یک دیگر جوش داده می شود و به دو نوع درزدار مساوی و درزدار نامساوی تقسیم بندی می شوند. سه راهی های مانیسمان نیز سه راهی های بدون درز بوده که تحت فرآیند نورد و کشش قرار می گیرند و به دو دسته مانیسمان مساوی و نامساوی تقسیم بندی می شوند.
لازم ذکر است که انتخاب میان سه راهی گاز مانیسمان و درزدار، به شرایط پروژه وابسته خواهد بود. سه راهی مانیسمان برای خطوط با فشار بالاتر و شرایط حساس مناسب تر بوده، در حالی که سه راهی درزدار به دلیل قیمت مناسب تر در بسیاری از پروژه های معمولی و خطوط با فشار متعارف نیز مورد استفاده قرار می گیرد.
بیشتر بخوانید: تفاوت لوله مانیسمان و درزدار
چگونه سه راهی مناسب انتخاب کنیم؟
انتخا میان سه راهی مساوی و سه راهی تبدیلی به نیازهای خاص شبکه لوله کشی در پروژه بستگی دارد. در صورتی که سیستم لوله کشب پروژه به جریان یکنواخت و فشار ثابت در تمام خروجی ها نیاز داشته باشد، سه راهی مساوی برای پروژه مناسب تر خواهد بود. سیستم های HVAC یا تهویه مطبوع، خطوط اصلی توزیع آب یا فرآیندهای صنعتی را در داشته باشید که در آن ها تعادل اهمیت ویژه ای دارد.
با این حال، اگر سیستم لوله کشی پروژه شامل اتصال لوله هایی با قطرهای مختلف است یا نیاز به کاهش جریان یا فشار در یک شاخه خاص دارد، سه راهی تبدیلی قادر خواهد بود تا انعطاف پذیری و کنترل مناسبی را در اختیار سیستم قرار دهد. این سه راهی برای توزیع گاز، خطوط آب رسانی ثانویه یا تنظیمات آبیاری هدفمند بسیار ایده آل خواهد بود.
به خاطر داشته باشید که هر دو نوع سه راهی عناصر ضروری در توزیع سیال هستند که هر کدام مزایای منحصر به فردی دارند که ریشه در طراحی و عملکرد آنها دارد. درک این تمایزات، کلید انتخاب صحیح برای سیستم لوله‌کشی شما و تضمین عملکرد و کارایی حداکثری است.
سخن پایانی
در این مطلب از وب سایت نیکا صنعت سعی کردیم تا به بررسی تفاوت سه راهی گاز مساوی و تبدیلی بپردازیم و اطلاعاتی را در این خصوص در اختیار شما قرار دهیم. برای کسب اطلاعات بیشتر به وب سایت ما مراجعه کنید.
سوالات متداول
در انتخاب سه راهی ها، به چه مواردی توجه کنیم؟
سایز لوله و اتصال، ضخامت ، نوع متریال، فشار و دمای کاری، نوع سیال، نوع اتصال، استاندارد ساخت، شرایط خوردگی و محیط کاری، الزامات فنی پروژه
اتصالات جوشی چه نوع اتصالاتی هستند؟
این نوع از اتصال به وسیله جوشکاری به لوله متصل خواهد شد. اتصالات جوشی در بسیاری از خطوط صنعتی و فشار بالا مورد استفاده قرار می گیرند.
اتصالات سه راهی معمولا از چه متریالی تولید می شوند؟
فولاد کربنی (Carbon Steel)، فولاد ضد زنگ (Stainless Steel) ، فولاد آلیاژی ، چدن PVC و سایر مواد پلیمری، آلیاژهای خاص
